Описание товара

15 Вт ТВ Передатчик UHF/VHF

общее Описание
этот передатчик использует РФ модуляции технологии и импортные усилитель мощности, благодаря простой расчет цепи, хорошая производительность, стабильной работы и долгого времени непрерывно работает. он может сделать до средней мощности телеканал при подключении с микроволновой техники, спутниковое ТЕЛЕВИДЕНИЕ приемного оборудования и оборудования видеозаписи.
полный комплект содержит:
1.15 Вт ТВ Передатчик один Набор
2. Broadcast Антенны one Piece
3. 30 м подачи кабель одна Часть
4. Video вход кабель одна Часть
5. Аудио вход кабель одна Часть
6. Power шнур питания одна Часть
7. инструкция по Эксплуатации один Экземпляр

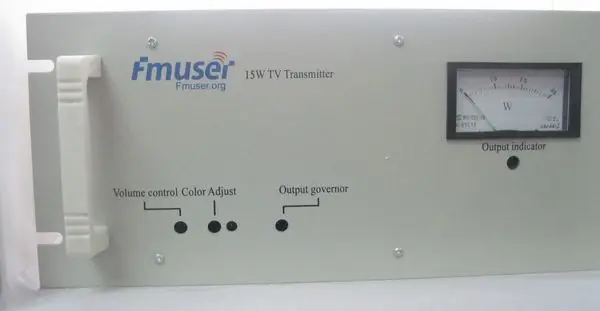

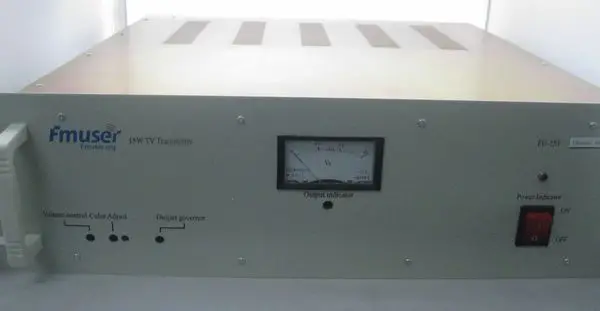

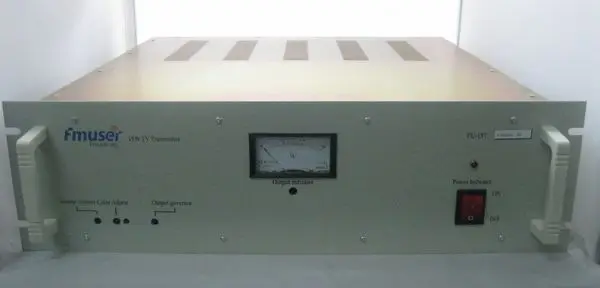

15w tv transmitter.jpg15w tv transmitter 2.jpg15w tv transmitter 3.jpg15w tv transmitter 4.jpg15w tv transmitter 5.jpg
Принцип работы
в20 Вт ТЕЛЕВИЗИОННЫЙ передатчиксостоит из трех частей, в блоке модуляции, усилитель мощности (PA) и импульсный источник питания. в блоке модуляции, видеосигналы настроен на подходящий глубина модуляции с помощью уровня регулировки потенциометра, а затем зажимается диода. аудио сигналы передаются на FM генератор частоты модуляции после его отклонение частоты регулируется объем потенциометра. FM генератор использует LC осциллятор и generates6.5MHz FM сигнала с помощью переменной емкости диода. частота кварцевого генератора умножается для создания хотел несущей изображения. 6.5 МГц FM сигнала и видео сигнала модуляции несущей изображения одновременно. полосовой фильтр будет отфильтровывать нежелательные компоненты и сигналы will be sent to the PA блок на широкополосный усилитель.
PA блок состоит из первого этапа ПА и заключительный этап PA единиц. первый этап PA блок состоит из модуля и транзисторы и принимает класса широкополосный усилитель. усиление модуль является 34дб и общее усиление ПА о 54dB. рабочий ток триод транзистор может быть вычислена путем измерения напряжения на обоих концах резистора R6 (2 Вт 1 Вт).
блок питания содержит импульсный источник питания, который имеет небольшой размер, легкий вес и высокую эффективность и может обеспечить перегрузки по току и короткого замыкания, так что передатчик будет работать в стабильной 28 В ПОСТОЯННОГО напряжения. общий оборудование использует один 28 В/10A питания. в случае одного из источников питания вышел из строя, передатчик будет выключен в безопасный режим автоматически.

технические характеристики
общие
размеры 120 мм * 400 мм * 420
диапазон температур 0-40 ° C
относительная влажность 90% (при 25 ° С)
напряжение ПЕРЕМЕННОГО ТОКА 50-60 Гц(пожалуйста, сообщите нам ваше напряжение и частота, мы можем таможня сделать для вас)
потребляемая мощность 70 Вт
рабочий канал любое назначаемое канал в УВЧ или УКВ
метод модуляции Видение: отрицательной полярности, УТРА
звук: FM
стандарт NTSC ТВ(Pleast сообщите нам стандарт вам нужно, мы можем таможня сделать для вас)
видение/звуковой мощности соотношение 10:1
выходная мощность 15 Вт
выходное сопротивление 50 Вт
нежелательные излучения в соседнем канале £-50dB
интермодуляционные искажения в полосе £-50dB

видео характеристики
видео вход напряжения 1vp-р ± 3dB
видео входной импеданс 75 Вт
видение перевозчик стабильность ± 500 Гц/День
амплитуда в зависимости от Частоты 0-5 МГц £ ± 0.5dB
случайный ложные S/N ³ дб
дифференциальное усиление £ 7%
дифференциальная фаза £ 5 °

аудио Характеристики
аудио входной уровень ³ 100mV
аудио входной импеданс несимметричный
макс. отклонение частоты ± 50 КГц
аудио гармонических искажений 40 Гц-150 Гц £ 2%
FM S/N ³ дб
